Wechselrichter mit 4 MPPT: Der ultimative Leitfaden für maximale Solarerträge 2025

Einleitung

Ein wechselrichter 4 mppt ist das wichtigste Bauteil einer modernen Solaranlage. Seine Aufgabe ist es, aus jeder einzelnen Solarzelle die größtmögliche Menge an Energie zu gewinnen - auch wenn die Bedingungen schwierig sind. Wenn Sie ein Hausbesitzer mit einem komplizierten Dach sind - mit verschiedenen Ausrichtungen, Dachfenstern, unterschiedlichen Neigungen oder unvermeidbaren Schatten - dann ist dieser Artikel genau das Richtige für Sie. Ein solcher Wechselrichter ist nicht nur eine Möglichkeit, sondern oft die einzige sinnvolle Lösung, um das volle Potenzial Ihrer Solaranlage zu nutzen.

Wir erklären Ihnen, warum diese Technik notwendig ist, zeigen Ihnen klare Anwendungsbeispiele und geben Ihnen in einem praktischen Workshop die Werkzeuge an die Hand, um Ihre eigene Anlage zu planen. Sie werden verstehen, warum vier MPPTs mehr als nur eine Zahl sind; sie sind der Schlüssel zu mehr Unabhängigkeit und einer schnelleren Rückzahlung Ihrer Investition.

Was ist ein MPPT?

Um die Stärke eines Wechselrichters mit vier MPPTs zu verstehen, müssen wir zunächst die wichtigste Technologie erklären: das Maximum Power Point Tracking (MPPT). Diese Funktion ist entscheidend für die Leistung jeder modernen Solaranlage.

Die Aufgabe des MPPT

Stellen Sie sich den MPPT als das intelligente Getriebe Ihrer Solaranlage vor. Genauso wie ein Auto bei unterschiedlichen Geschwindigkeiten und Steigungen den besten Gang benötigt, um sparsam zu fahren, so benötigt auch eine Gruppe von Solarmodulen einen optimalen Arbeitspunkt, um die maximale Leistung zu liefern. Dieser "Maximum Power Point" (MPP) ist kein fester Wert. Er ändert sich ständig, je nach Sonneneinstrahlung, Modultemperatur und Alter der Zellen. Der MPPT-Regler im Wechselrichter "überprüft" kontinuierlich die Strom-Spannungs-Kennlinie der angeschlossenen Module und stellt den Betriebspunkt so ein, dass zu jeder Sekunde die größtmögliche Leistung entnommen wird. Er schaltet also permanent in den perfekten Gang, um das Maximum aus der aktuellen Wettersituation herauszuholen.

Das Problem mit einem MPPT

Bei einfachen, unverschatteten Süddächern funktioniert ein Wechselrichter mit nur einem MPPT oft sehr gut. Alle Module sind in einer einzigen Kette in Reihe geschaltet und haben nahezu identische Bedingungen. Das Problem entsteht, sobald die Bedingungen innerhalb der Kette unterschiedlich werden. Man spricht hier vom "schwächste-Glied-Prinzip". Wenn auch nur ein einziges Modul durch einen Schornstein, einen Baum oder eine Wolke verschattet wird, sinkt dessen Leistung stark. Da alle Module in Reihe geschaltet sind, wirkt dieses eine Modul wie ein Widerstand und zieht die Leistung der gesamten Kette auf sein niedriges Niveau herunter. Das Gleiche gilt für Module mit unterschiedlicher Ausrichtung oder Neigung. Der einzelne MPPT kann nur einen einzigen, gemeinsamen Arbeitspunkt für alle Module finden – ein Kompromiss, der immer zu erheblichen Verlusten führt.

Die Lösung: Vier MPPT

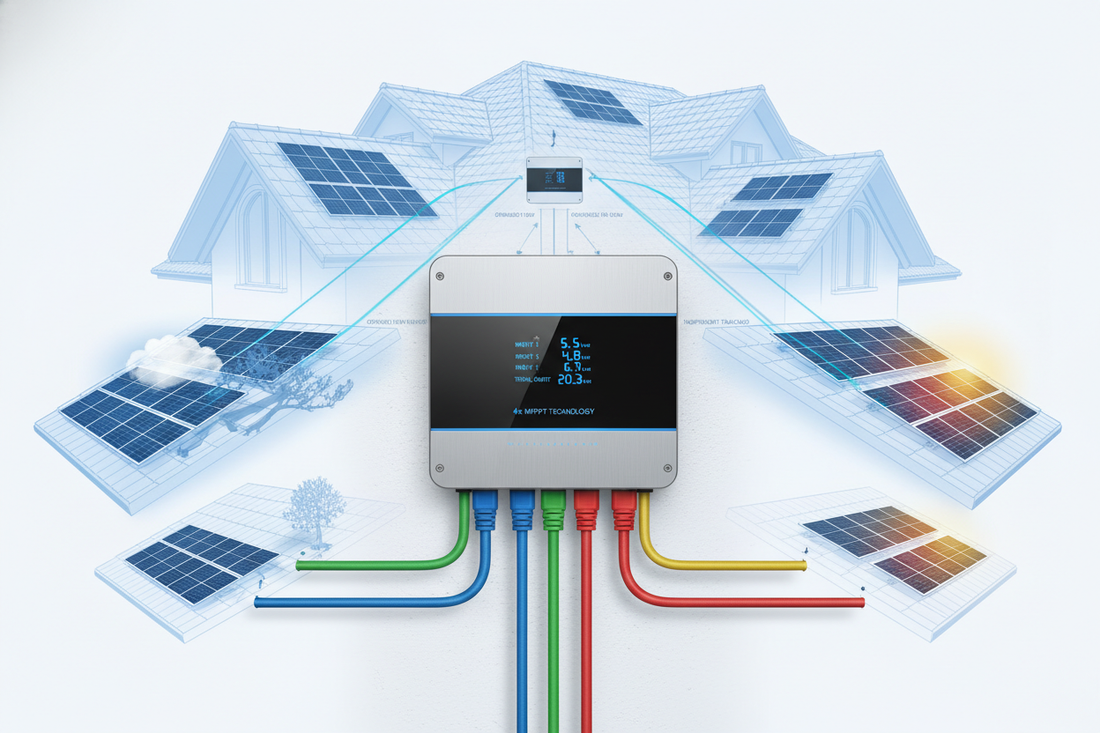

Ein wechselrichter 4 mppt löst dieses Problem elegant und effektiv. Er bietet vier unabhängige Eingänge, an die jeweils eine separate Modulkette angeschlossen werden kann. Jeder dieser vier MPPTs arbeitet völlig selbstständig und optimiert ausschließlich die an ihn angeschlossene Kette. Das bedeutet, eine verschattete Kette auf der Westseite des Daches hat keinerlei negativen Einfluss auf die Leistung der sonnenbeschienenen Kette auf dem Süd-Dachfenster.

Die Vorteile sind klar erkennbar:

• Maximale Erträge: Jede Kette läuft permanent an ihrem individuellen, idealen Leistungspunkt.
• Höchste Flexibilität: Sie können Dachflächen mit bis zu vier verschiedenen Ausrichtungen (z.B. Ost, West, Süd, Nord) oder Neigungen optimal belegen.
• Effektives Schattenmanagement: Bereiche, die zu bestimmten Tageszeiten verschattet sind, können zu einer eigenen Kette zusammengefasst werden, ohne die restliche Anlage zu beeinträchtigen.
• Einsatz unterschiedlicher Modultypen: Theoretisch können sogar unterschiedliche Modulgenerationen oder -typen in separaten Ketten kombiniert werden, obwohl wir aus Gründen der Systemeinheitlichkeit meist zu gleichen Modulen raten.

Anwendungsfälle

Die Entscheidung für einen Wechselrichter mit vier MPPTs ist keine Frage des Luxus, sondern eine technische Notwendigkeit, die sich aus der spezifischen Situation Ihres Standorts ergibt. Hier sind die drei häufigsten Situationen, in denen ein solcher Wechselrichter seine Stärken voll ausspielt.

Szenario 1: Komplexe Dächer

Das typische deutsche Einfamilienhaus hat selten eine perfekte, ungestörte Südausrichtung. Viel häufiger finden wir komplexe Dachlandschaften. Stellen Sie sich ein Haus mit einem klassischen Satteldach vor, das nach Ost und West ausgerichtet ist. Zusätzlich gibt es ein Dachfenster auf der Südseite und einen Carport mit Flachdach daneben.

Mit einem einfachen Wechselrichter müssten Sie sich für eine oder maximal zwei dieser Flächen entscheiden und würden erhebliches Potenzial verschenken. Ein wechselrichter 4 mppt ermöglicht es, alle vier Flächen sinnvoll zu nutzen. Die Ost-Kette produziert in den Morgenstunden, die Süd-Kette zur Mittagszeit und die West-Kette fängt die Abendsonne ein. Der vierte MPPT kann die Kette auf dem Carport mit seiner abweichenden Neigung optimal steuern. Das Ergebnis ist eine deutlich gleichmäßigere und über den Tag gestreckte Stromproduktion, die den Eigenverbrauch maximiert.

Szenario 2: Teilverschattung

Selbst bei einem idealen Süddach kann Verschattung zum Ertragskiller werden. Ein Schornstein, eine Satellitenschüssel, ein hoher Baum im Nachbargarten oder ein neu gebautes Nachbargebäude können wandernde Schatten werfen, die im Laufe des Tages über Ihre Modulfläche ziehen.

Mit einem einzelnen MPPT würde der Schattenwurf auf ein einziges Modul die Leistung der gesamten Anlage drastisch reduzieren. Mit vier MPPTs können wir bei der Planung vorausschauend handeln. Wir analysieren den Schattenverlauf und fassen alle Module, die beispielsweise am Vormittag verschattet sind, in einer eigenen Kette zusammen. Die restlichen drei Ketten auf den unverschatteten Flächen können währenddessen mit voller Leistung arbeiten. Der Verlust wird so auf ein Minimum begrenzt und isoliert.

Szenario 3: Verschiedene Neigungen

Ein weiteres klassisches Szenario ist die Kombination von Dach- und Fassaden-PV oder die Nutzung von unterschiedlich geneigten Dachflächen. Eine Anlage auf einem 45°-Schrägdach hat einen völlig anderen optimalen Arbeitspunkt als eine senkrecht an der Fassade montierte Anlage oder eine mit 15° aufgeständerte Anlage auf einem Flachdach.

Würde man diese Module in einer Kette kombinieren, käme es zu massiven Fehlanpassungsverlusten. Jeder Neigungswinkel benötigt seinen eigenen MPPT, um die spezifische Einstrahlung optimal in Energie umzuwandeln. Ein Wechselrichter mit vier MPPTs gibt Ihnen die Freiheit, auch architektonisch anspruchsvolle Lösungen mit maximalem Ertrag umzusetzen.

Vergleich: Welcher Wechselrichter passt?

Diese Tabelle hilft Ihnen bei der ersten Einschätzung, welche Lösung für Ihre Situation am besten geeignet ist.

Anzahl MPPTs	Ideales Szenario	Weniger geeignet für...
1 MPPT	Einfaches Süddach, keine Verschattung, einheitliche Module	Jede Form von Komplexität (Verschattung, Ausrichtung)
2 MPPTs	Typisches Ost-West-Dach, leichte Teilverschattung	Anlagen mit 3+ Ausrichtungen oder starkem Schatten
4 MPPTs	Komplexe Dächer, starker Schatten, 3-4 Ausrichtungen	Einfache, unverschattete Süddächer (technischer Overkill)

Planungs-Workshop

Theorie ist gut, Praxis ist besser. Um Ihnen ein Gefühl dafür zu geben, wie wir als Experten eine komplexe Anlage planen, führen wir Sie durch einen gedanklichen Workshop. Dies hilft Ihnen, die Möglichkeiten Ihres eigenen Daches zu erkennen und die Vorteile eines wechselrichter 4 mppt konkret nachzuvollziehen.

Schritt 1: Analyse der Flächen

Nehmen Sie sich einen Moment Zeit und "kartieren" Sie Ihre verfügbaren Flächen. Nutzen Sie dazu eine einfache Checkliste. Notieren Sie für jeden möglichen Bereich die Himmelsrichtung, die ungefähre Neigung und alle sichtbaren Störfaktoren.

• [ ] Dachfläche 1 (z.B. Hauptdach Ost):
  • Ausrichtung: Ost
  • Neigung: ca. 45°
  • Maße: ...
  • Schattenquellen: Keine
• [ ] Dachfläche 2 (z.B. Hauptdach West):
  • Ausrichtung: West
  • Neigung: ca. 45°
  • Maße: ...
  • Schattenquellen: Baum des Nachbarn ab 17 Uhr
• [ ] Dachfläche 3 (z.B. Dachfenster Süd):
  • Ausrichtung: Süd
  • Neigung: ca. 30°
  • Maße: ...
  • Schattenquellen: Schornstein wirft morgens Schatten
• [ ] Dachfläche 4 (z.B. Carport-Flachdach):
  • Ausrichtung: Süd (aufgeständert)
  • Neigung: 15°
  • Maße: ...
  • Schattenquellen: Haus wirft im Winter langen Schatten

Diese einfache Analyse ist die Grundlage für jede professionelle Planung und zeigt bereits deutlich, warum ein einzelner MPPT hier scheitern würde.

Schritt 2: Sinnvolle String-Bildung

Basierend auf unserer Analyse des fiktiven Hauses "Müller" bilden wir nun vier logische und leistungsoptimierte Ketten. Jede Kette wird an einen eigenen MPPT angeschlossen.

• Kette 1 (MPPT 1): Hauptdach Ost
  • Überlegung: Diese Fläche liefert die wichtige Morgensonne und deckt den ersten Energiebedarf des Tages. Da keine Verschattung vorliegt, können hier alle Module in einer sauberen Kette zusammengefasst werden.
• Kette 2 (MPPT 2): Hauptdach West
  • Überlegung: Diese Fläche ist entscheidend für die Abendstunden und maximiert den Eigenverbrauch nach Feierabend. Der Schatten des Nachbarbaums ab 17 Uhr beeinflusst nur diese eine Kette, während die anderen weiter produzieren.
• Kette 3 (MPPT 3): Dachfenster Süd
  • Überlegung: Dies ist die "Premium-Fläche". Sie liefert über die Mittagszeit die höchste Leistung. Der morgendliche Schatten des Schornsteins ist unproblematisch, da er nur diese Kette kurzzeitig betrifft und der MPPT ihn eigenständig managt, ohne die Ost-Produktion zu stören.
• Kette 4 (MPPT 4): Carport-Flachdach
  • Überlegung: Die aufgeständerten Module haben eine andere Neigung (15°) als alle anderen. Sie benötigen zwingend einen eigenen MPPT, um ihren optimalen Arbeitspunkt zu finden. Der Winterschatten wird ebenfalls nur diese Kette betreffen.

Diese Aufteilung stellt sicher, dass jede Modulgruppe unabhängig von den anderen die maximale Leistung erbringt. Das ist das Grundprinzip des Multi-MPPT-Designs.

Schritt 3: Dimensionierung

Der letzte Schritt ist die elektrische Dimensionierung. Hier müssen die Anzahl der Module pro Kette und deren elektrische Eigenschaften (Spannung, Strom) exakt auf den Eingabebereich des jeweiligen MPPTs am Wechselrichter abgestimmt werden. Jeder MPPT hat einen spezifischen Spannungsbereich, in dem er arbeiten kann, typischerweise zwischen 150 V und 800 V.

Die Spannung einer Kette darf diesen Bereich weder unter- noch überschreiten – auch nicht bei tiefen Temperaturen im Winter, wenn die Modulspannung ansteigt. Gleichzeitig muss der maximale Strom der Kette unter dem Nennstrom des MPPT-Eingangs bleiben. Dies ist eine komplexe Berechnung, die unbedingt von einem qualifizierten Fachplaner oder Installateur durchgeführt werden muss. Ihr Verständnis der Grundlagen hilft Ihnen jedoch, Angebote kritisch zu prüfen und die Qualität der Planung zu bewerten.

Den richtigen Wechselrichter wählen

Die Anzahl der MPPTs ist ein entscheidendes, aber nicht das einzige Kriterium. Ein moderner Wechselrichter muss mehr können, um das Herz Ihrer Energiezentrale zu sein.

Standard, Hybrid oder Mikro?

Ein wechselrichter 4 mppt ist in der Regel ein zentraler String-Wechselrichter, der für maximale Leistung auf komplexen Dächern ausgelegt ist. Wenn Sie jedoch nicht nur Strom erzeugen, sondern auch speichern und maximale Unabhängigkeit erreichen möchten, ist ein hybrid wechselrichter die bessere Wahl. Diese Geräte verfügen nicht nur über die notwendigen MPPT-Eingänge, sondern auch über einen integrierten Batterieladeregler. So können Sie direkt eine batterie anschließen, ohne zusätzliche Hardware installieren zu müssen. Im Gegensatz dazu stehen mikro wechselrichter, die pro Modul oder pro zwei Modulen installiert werden und eine dezentrale Lösung darstellen. Diese sind oft bei sehr kleinen, stark zerstückelten Anlagen oder bei extremen, unvorhersehbaren Schattenproblemen eine Alternative, führen aber zu einer höheren Anzahl an Komponenten auf dem Dach.

Die Bedeutung der Systemintegration

Ein Wechselrichter arbeitet selten allein. Er ist Teil eines Systems. Die wichtigste Komponente ist der Stromspeicher. Achten Sie darauf, dass der Wechselrichter und der Speicher perfekt aufeinander abgestimmt sind. Anbieter wie homepow bieten komplette, aus einer Hand stammende Lösungen an, bei denen die Kompatibilität garantiert ist. Ein Storage Kit beispielsweise kombiniert einen leistungsfähigen Hybrid-Wechselrichter direkt mit dem passenden Batteriespeicher. Dies vereinfacht nicht nur die Installation, sondern stellt auch eine optimale Kommunikation und Effizienz im Gesamtsystem sicher.

Worauf Sie außerdem achten sollten

Berücksichtigen Sie bei Ihrer finalen Entscheidung auch diese Punkte:

• Wirkungsgrad: Ein europäischer Wirkungsgrad von über 97% sollte heute Standard sein. Höhere Werte bedeuten mehr Stromertrag bei gleicher Sonneneinstrahlung.
• Garantie und Service: Prüfen Sie die Garantiedauer (10 Jahre sind ein guter Richtwert) und, noch wichtiger, wo der Servicepartner sitzt. Ein schneller und unkomplizierter Support im Störungsfall ist Gold wert.
• Überwachungs-System: Eine intuitive und detaillierte App ist unerlässlich. Gerade bei einem 4-MPPT-Wechselrichter wollen Sie die Leistung jeder einzelnen Kette separat überwachen können, um die Performance Ihrer Anlage zu verstehen und eventuelle Probleme schnell zu identifizieren.
• Lautstärke: Wenn der Wechselrichter im Keller oder Hauswirtschaftsraum und nicht in der Garage montiert wird, spielt die Betriebslautstärke (in dB) eine Rolle. Moderne Geräte sind oft lüfterlos und daher sehr leise.

Fazit

Ein wechselrichter 4 mppt ist kein überdimensionierter Luxusartikel, sondern eine intelligente und oft notwendige Investition für jeden, der das Maximum aus seiner Photovoltaikanlage auf einem komplexen Dach herausholen möchte. Er ist die technische Antwort auf Verschattung, unterschiedliche Ausrichtungen und Neigungen und sichert Ihnen die höchstmögliche Energieernte und damit eine schnellere Rückzahlung.

Die Flexibilität, die ein solches Gerät bietet, ist der Schlüssel zu einer zukunftssicheren und ertragsoptimierten PV-Anlage. Wie unser Planungs-Workshop gezeigt hat, ist eine sorgfältige Analyse und durchdachte Kettenplanung die Basis für den Erfolg. Wir ermutigen Sie, bei der Planung Ihrer Anlage einen Schritt weiter zu denken und integrierte Lösungen in Betracht zu ziehen. Informieren Sie sich bei Anbietern wie homepow über die Möglichkeiten, einen leistungsstarken hybrid wechselrichter direkt mit einer passenden batterie zu kombinieren. Ein perfekt abgestimmtes Storage Kit ist oft der effizienteste Weg in eine unabhängige Energiezukunft.
